全国2010年4月高等教育自学考试工程制图试题
课程代码:02151

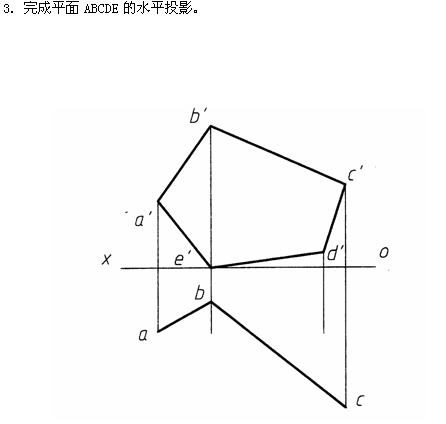

一.点线面作图题（保留作图线）（本大题共3小题,其中第1小题3分、第2小题3分,第3小题6分,共12分）




;








十.读零件图题(本大题共10小题,每小题1分,共10分)
看懂泵体零件图(见13页的零件图),回答下列问题:
(13)该零件在四类典型零件中属于___________类零件.
(14)零件底板上的凸台:有___________个.
(15)零件底板上凸台的通孔尺寸为:___________.
(16)零件右端的内螺纹尺寸为:___________.
(17)零件的大部分表面用___________的方法获得.
(18)未注圆角的尺寸是:___________.
(19)泵体的高度尺寸基准是:___________.
(20)右端面的表面粗糙度代号中的Ra值是:___________.
(21)左端孔φ43H8尺寸的上偏差是:___________.
(22)左端孔φ43H8尺寸的下偏差是:___________.
